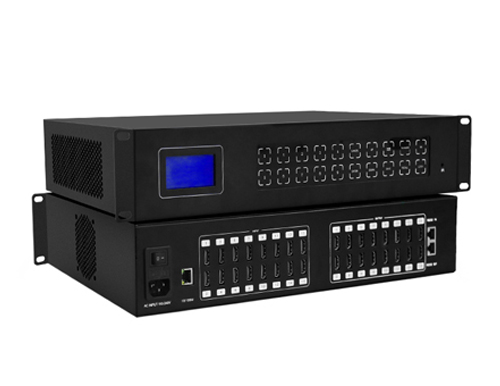

HDMI矩阵切换器

  • 产品概述
  • 技术参数
  • 孔位图
  • 价格¥

HDMI矩阵切换器可在 10.2Gb/s 带宽下传输和切换1080p高清数字视频信号,分辨率支持1080p;可选EDID信息管理功能,自动提取显示端EDID信息,并传输切换给设备端,保证输出的每一路信号,完整的读取显示端的EDID信息,呈现出完美的显示效果;应用范围包括数字视频多屏显示系统,广播电视系统,医学示教系统,指挥控制系统等需求高品质数字视频显示领域;矩阵采用前面板触摸按键操控,具有LCD显示状态。

类目

型号

输入输出:4路

Mcrx-HDMI0404

输入输出:8路

Mcrx-HDMI0808

输入输出:16路

Mcrx-HDMI1616

输入输出:32路

Mcrx-HDMI3232

输入输出:64路

Mcrx-HDMI64


类型

项目

参数



功能

传输信号类别

TMDS

传输电缆

HDMI,AWG26 HDMI1.4 电缆标准









HDMI性能及接口

支持HDMI版本

HDMI1.3 1.4

支持HDCP版本

HDCP1.4

HDMI分辨率

1080p/1080i/720p/576p/576i/480p/480i, 3D(04/08矩阵支持4K)

支持视频色彩格式

24 位/30 位/36 位/48 位

支持音频格式

DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD

最大传输速率

10.2Gbps

输入输出TMDS信号

0.5~1.5Vp-p(TMDS)

可靠性

拼接故障间隔时间

>100000小时

电源部分

供电方式

可插拔式,AC90~265V,DC12V 36W 电源

功耗

<36W,根据使用板卡数量而定

远程控制

RS232、TCP/IP

9600 波特,8 位,1 位停止位、无校验位;LAN

防护级别

静电防护

1a 接触放电 3 级 1b 空气放电 3 级



操作环境

工作温度

0℃~60℃ 无冷凝

存储湿度

-20℃~75℃

湿度(无凝结)

20%~70%RH

操作响应

通道切换速度

<200ms

操作软件

PC控制软件

Matrix

认证检测

节能清单品目清单、环保清单品目清单、CCC、CE、CB、ROHS、FCC、安全描述、安全测试、国家强制性


0元/台

    暂无评价信息!
